GigaSwift Gigabit-Ethernet-Netzwerkkarte (501-5524)
Hersteller:
Sun Microsystems, Inc.
Art des Zubehörs:
Interface/Adapter

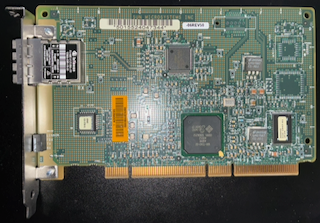

Es handelt sich um eine GigaSwift Gigabit-Ethernet-Netzwerkkarte (Glasfaser/LWL) des legendären Server-Herstellers Sun Microsystems.
Aufgedruckt sind die charakteristischen Teilenummern:
-
270-5524-04 REV 50 (Leiterplatten-Nummer auf der Rückseite)
-
501-5524 (Zugehörige Baugruppen-Nummer von Sun)
-
Option-Nummer: X3151A
Technische Daten
Anschluß:
PCI-X
Layout:
Interface/Adapter
option-1
Herstellerbezeichnung:
501-5524 / X3151A
Intern/Extern:
Intern
Baujahr:
2001 - 2006
Einführungspreis:
US-$
750.00
-
Anschluss (Schnittstelle): Es handelt sich um eine 1000Base-SX Gigabit-Netzwerkkarte. Der metallische Käfig am Slotblech (Bild 2 links) beherbergt einen optischen SC-Duplex-Anschluss für Multimode-Glasfaserkabel (MMF – Multi-Mode Fiber).
-
Bus-Typ: Die Karte nutzt das PCI-X-Interface (64-Bit, abwärtskompatibel zu normalem PCI) mit 3.3V/5V Signalspannung bei 33/66 MHz. Markant sind die drei Einkerbungen an der langen vergoldeten Kontaktleiste unten, was sie für damalige 32-Bit- und 64-Bit-Server-Steckplätze universell einsetzbar machte.
-
Der Hauptchip: Der große quadratische Baustein auf der Vorderseite ist der von Sun selbst entwickelte GigaSwift (Cassini) Netzwerk-Controller ASIC. Dieser unterstützte fortschrittliche Funktionen wie Hardware-Checksummen-Offloading für TCP/IP, um die Server-CPUs bei hohem Netzwerkverkehr zu entlasten.
