Power Connector (Stromanschluss): Ein runder, 7-poliger DIN-Anschluss (DIN 7, 270 Grad). Er liefert zwei Spannungen: 5V Gleichstrom (DC) für die Chips und 9V Wechselstrom (AC), die unter anderem für die interne Uhr und den Soundchip (SID) benötigt werden.
Control Port 1 & 2 (Joystick-Anschlüsse): Zwei 9-polige D-Sub-Stecker (DB9, männlich). Sie dienen zum Anschluss von Joysticks, Paddles oder der Commodore-Maus (1351). Port 2 ist der Standardanschluss für die meisten Spiele.
Expansion Port (Modulschacht): Eine breite 44-polige Platinenstecker-Schnittstelle (Edge Connector). Hier werden Spielemodule, RAM-Erweiterungen (REU) oder moderne Hardware wie das Kung Fu Flash eingesteckt. Er bietet direkten Zugriff auf den Daten- und Adressbus des Prozessors.
Cassette Port (Datasette): Ein spezieller, 12-poliger Platinenstecker (Edge Connector, einseitig kontaktiert). Er dient ausschließlich dem Anschluss des Commodore-Kassettenlaufwerks (Datasette 1530).
Serial Port (IEC-Bus): Ein runder, 6-poliger DIN-Anschluss. Dies ist die serielle Schnittstelle zum Anschluss von Diskettenlaufwerken (wie der 1541-II oder 1571) und Druckern (wie dem MPS 801). Geräte können hier per „Daisy-Chaining“ hintereinandergeschaltet werden.
Audio-/Video-Ausgang: Ein runder, 8-poliger DIN-Anschluss (DIN 8, 270 Grad). Er gibt das Bild- und Tonsignal aus. Er liefert sowohl ein zusammengesetztes Videosignal (Composite/FBAS) als auch getrennte Signale für Helligkeit und Farbe (S-Video/Chroma-Luma) für eine deutlich bessere Bildqualität an Commodore-Monitoren (z. B. 1084).
RF-Modulator (Antennenbuchse): Eine klassische Cinch-Buchse (RCA). Darüber wurde der C64C über ein Antennenkabel direkt an den analogen TV-Tuner eines alten Fernsehers angeschlossen (Kanal 3 oder 4). Die Bildqualität ist hierbei am schlechtesten.
User Port: Eine 24-polige Platinenstecker-Schnittstelle (Edge Connector). Dies ist eine frei programmierbare E/A-Schnittstelle (über den CIA-Chip), die damals für Modems, Centronics-Druckeradapter oder Relais-Steuerungen genutzt wurde.

Vintage Computer in meiner Sammlung

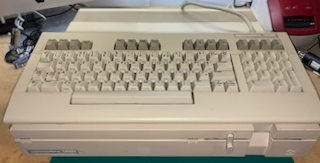

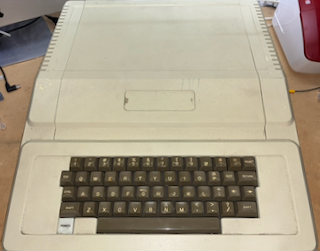

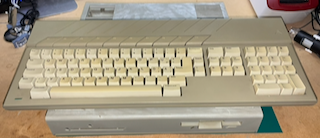

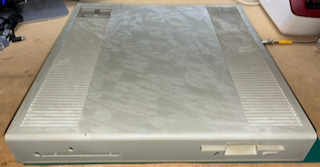

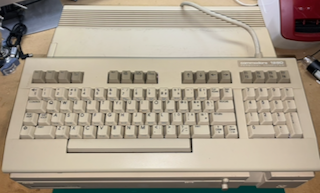

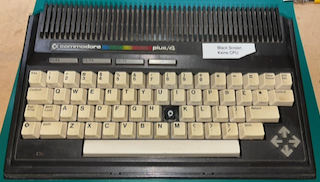

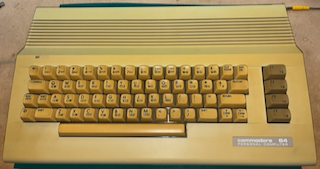

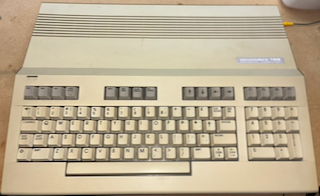

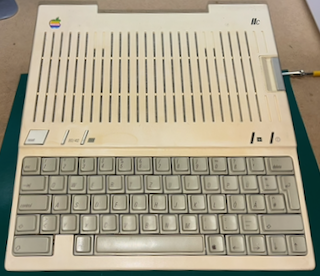

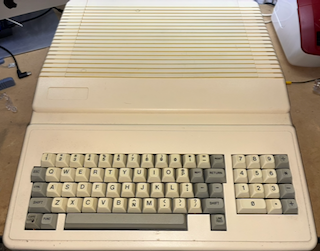

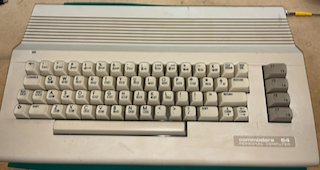

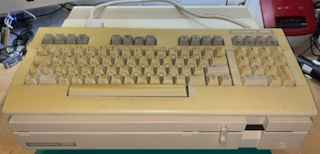

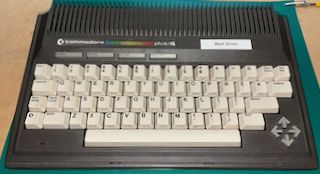

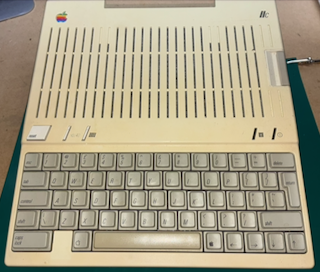

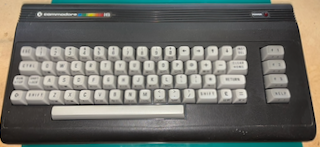

Die letzten Neuzugänge:
